Y al fin, la torre

Tras el éxito alcanzado con la primera campaña de micromecenazgo #LaSalvemos, lanzada el ya lejano año 2020, otra vez en el año 2022 actualizamos el proyecto a las nuevas necesidades y lanzamos la segunda campaña de micromecenazgo: #LaSalvemos 2.0: La Dama en verde que a la postre, tal y como soñamos, nos permitió sacar definitivamente a la Iglesia de San Lorenzo Mártir, Fuenteodra (Burgos) de la Lista Roja y pasar a formar parte de la prestigiosa Lista Verde desde el 13 de septiembre de 2023. Un gran logro para un modesto proyecto de base social que, a día de hoy, con orgullo, sigue manteniendo su integridad e independencia.

Haber sacado a la Iglesia de San Lorenzo Mártir, Fuenteodra (Burgos) de la Lista Roja significa: “eliminar el riesgo de desaparición, destrucción o alteración esencial de sus valores". O dicho con otras palabras, gritar a los cuatro vientos: ¡¡¡hemos salvado la iglesia de Fuenteodra!!!

Pero el proyecto #LaSalvemos ni mucho menos termina aquí. Sigue resultando acuciante materializar costosas intervenciones de consolidación y restauración en la iglesia de San Lorenzo de Fuenteodra, aunque, menos mal, ya fuera de la urgencia por evitar su colapso y ruina total.

En esta ocasión, con toda la ilusión del mundo, la misma o más que el primer día, queremos presentarte esta nueva campaña de micromecenazgo #LaSalvemos 3.0: Y al fin, la torre ¡¡¡Al cielo con ella!!!, que viene a significar la última fase de consolidación de la iglesia, y que por una especie de justicia poética se centra en un elemento tan simbólico y significativo como la torre, al fin, cerrando el círculo, tras varias obras de consolidación, precisamente por dónde empezó y cogió impulso el proyecto #LaSalvemos con la sustitución de la cubierta y la restauración de las campanas.

Subvención para la gestión de bienes del Patrimonio Cultural de Castilla y León

Con fecha 6 de agosto de 2024 por parte de la Dirección General de Patrimonio Cultural de la Junta de Castilla y León se publicó por primera vez una novedosa y compleja convocatoria para los años 2024 y 2025, en régimen de concurrencia competitiva, de subvenciones destinadas a la financiación de proyectos de gestión de bienes del patrimonio cultural de Castilla y León con la finalidad de generar una actividad cultural sostenible y perdurable en el territorio.

Desde la Asociación Cultural Manapites, en ese momento consideramos que nuestro proyecto se encontraba suficiente maduro como para comenzar con paso firme y de forma profesional con las primeras fases de un proyecto cultural que de forma lógica y coherente diese continuidad a la finalización de las obras de consolidación de la iglesia. Y así fue, con mucho trabajo, como se gestó de forma natural el Proyecto de gestión de la iglesia de San Lorenzo Mártir en Fuenteodra (Burgos). “La Dama de Las Loras”, del abandono a referente cultural, en el que se incluyeron diversas acciones entre las cuales se encuentra la consolidación de la torre, objeto de esta nueva campaña de micromecenazgo #LaSalvemos 3.0: Y al fin, la torre ¡¡¡Al cielo con ella!!! y cuyo proyecto de ejecución se puede resumir en la ejecución del atirantado de muros, la reapertura de la portada, actuaciones consolidación en fábrica exterior e interior, y consolidación de bóvedas y arco en coro y campanario.

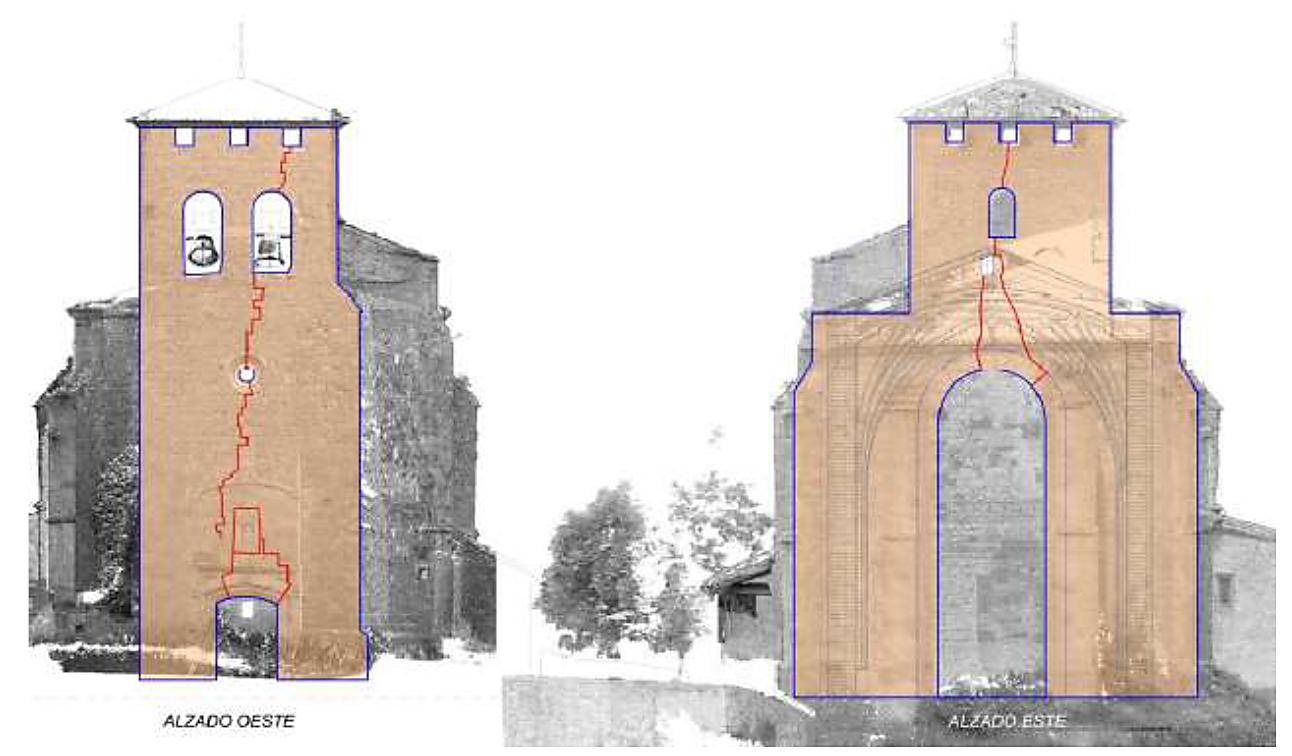

Esquema de la torre mostrando las grietas (en rojo) que resultan en la división en dos semitorres.

El 30 de diciembre de 2024 se publica la resolución de la convocatoria de subvenciones destinadas a la financiación de proyectos de gestión de bienes del Patrimonio Cultural de Castilla y León para los años 2024 y 2025, en la que la Asociación Cultural Manapites logramos colarnos en el elenco más ilustre de asociaciones y fundaciones relacionadas con el patrimonio cultural de toda Castilla y León nada más y nada menos que con la 9º mejor puntuación, obteniendo 153.129,09 €, que corresponden al 64,94 % de los gastos totales del proyecto cultural presentado.

El proyecto básico y de ejecución de “Obras de consolidación de torre de la iglesia de San Lorenzo en Fuenteodra (Burgos)” redactado en abril de 2025, y cuyas obras ya han sido contratadas con un presupuesto adjudicado por 132.148,59 €. Pues bien, nuevamente, a la Asociación Cultural Manapites nos toca buscar el 35,06% de esa cantidad que no cubre la subvención, es decir, 46.331,29 €, y que fijamos como objetivo óptimo de esta 3ª campaña de micromecenazgo #LaSalvemos 3.0: Y al fin, la torre ¡¡¡Al cielo con ella!!!, dejando en el 50% del objetivo óptimo, 23.165,65 € como objetivo mínimo.

Consideramos muy importante insistir en el hecho de que las donaciones a la campaña de micromecenazgo #LaSalvemos 3.0: Y al fin, la torre ¡¡¡Al cielo con ella!!! se encuentran sujetas a una sustanciosa desgravación fiscal que puede llegar hasta el 80% para aportaciones de menores de 250 €, lo cual nos facilita aspirar a conseguir el decidido apoyo de personas como tú comprometidas fielmente con la conservación activa del patrimonio y la identidad rural.

Icónico skyline invernal de "La Dama de Las Loras" con el páramo de La Lorilla al fondo

Pero, ¿quién es La Dama de Las Loras?

La Dama de Las Loras, como así de cariñosamente se conoce a la iglesia parroquial de San Lorenzo Mártir de Fuenteodra (Burgos), representa un destacado exponente de la arquitectura tardogótica en el norte de la provincia de Burgos, por sus dimensiones considerables, las soluciones de abovedamiento empleadas, la conservación de revocos interiores de distintos periodos históricos, así como varios retablos de gran belleza y notable factura.

Tanto el perfil de las nervaduras como el diseño de las bóvedas se sitúan en la tradición del más prestigioso tardogótico burgalés, que experimentó una absoluta revolución desde el tercio central del siglo XV asociada a los grandes maestros del tardogótico castellano: Isambart, los Colonia o los Rasines.

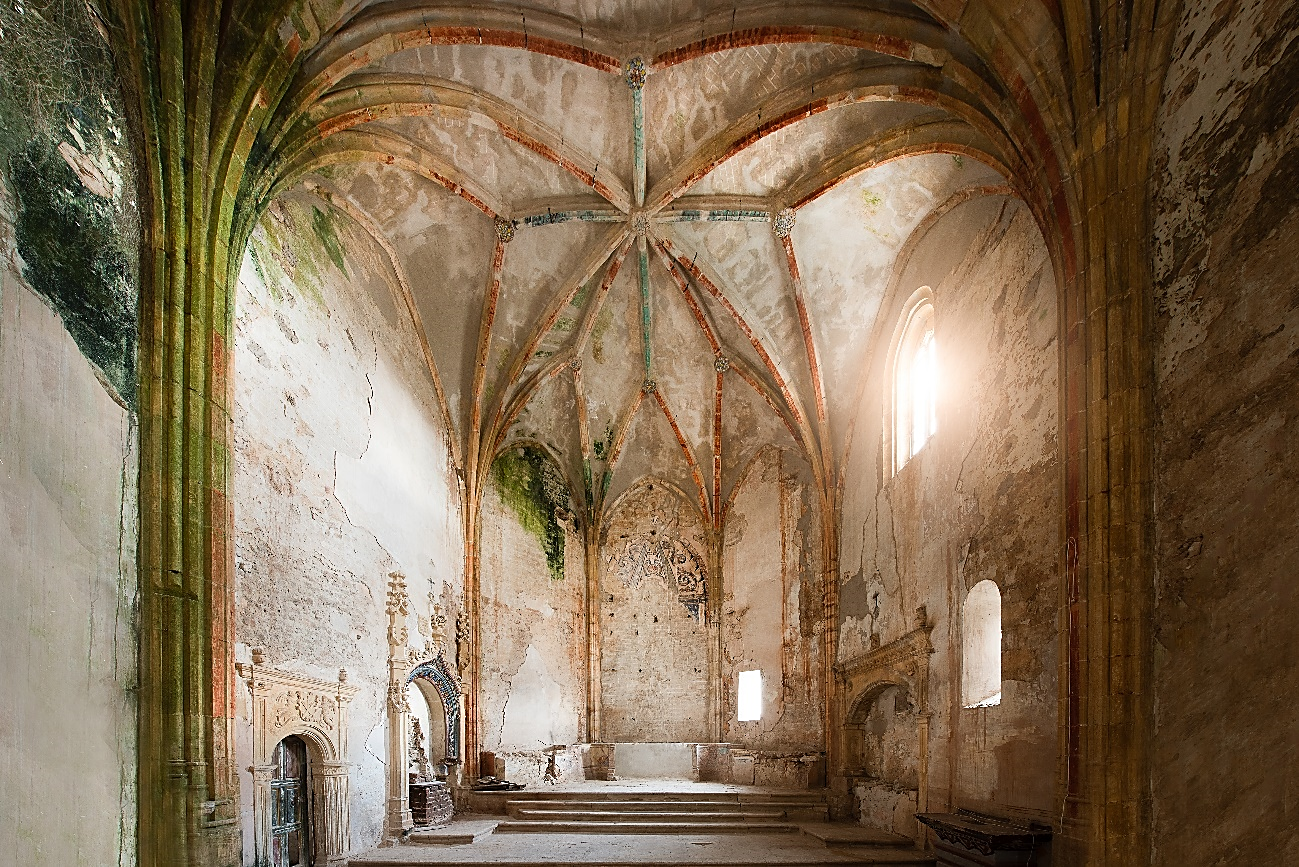

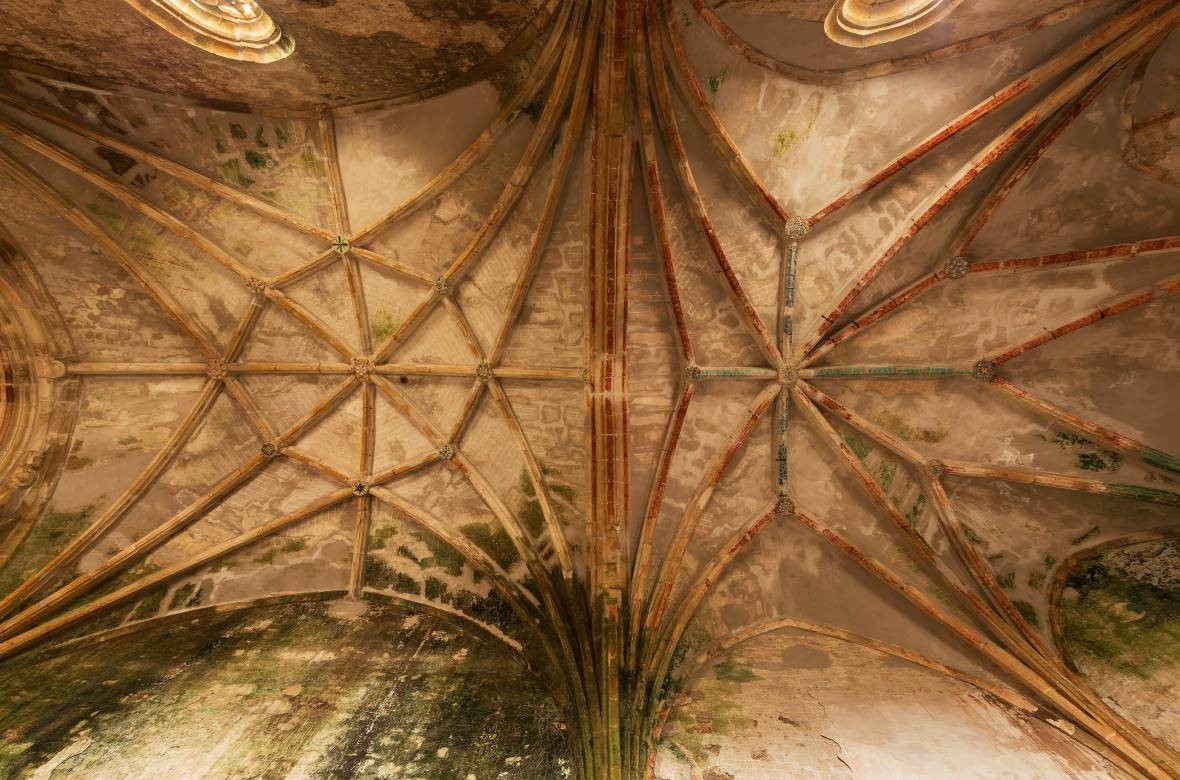

Vista de cabecera y su preciosa bóveda tras la finalización en mayo de 2023 de las obras de consolidación

En San Lorenzo Mártir de Fuenteodra se aprecia nítidamente un interés por vincularse a fórmulas de prestigio, con complicaciones estructurales y dimensiones notables. Sus bóvedas, con su variado repertorio de soluciones, muestran con claridad la efectividad visual que suponía la combinación de estas distintas estructuras en obras de una gran coherencia espacial y una gran riqueza visual. Hemos de sentirnos orgullosos de haber sido capaces de llegar a tiempo y salvar del colapso a esta joya de más de 500 años de antigüedad que a punto estuvo de desaparecer ante nuestros ojos como consecuencia directa del abandono y el olvido de esa triste España Vaciada que lo devora todo.

Y, ¿quiénes somos ACManapites?

Para que nos conozcas un poco mejor, toca ahora hablar un poco de nosotros.

La Asociación Cultural Manapites se integra por un entusiasta y variado grupo de personas concienciadas con la protección y difusión del patrimonio, en su mayoría vecinos de la localidad de Fuenteodra (Burgos) y su entorno. ACManapites fue fundada para para el fomento, restauración y rehabilitación del patrimonio de Fuenteodra y en especial de la Iglesia Parroquial de San Lorenzo Mártir, con el fin último de conseguir ponerla en valor para un ilusionante Proyecto Cultural, como Sede Asociada del Geoparque Mundial UNESCO Las Loras, compatibilizándolo, por supuesto, con la recuperación del culto.

Voluntarios preparando la iglesia para la Exposición Fotográfica de Las Loras

Desde que ACManapites comenzamos la andadura en el año 2019, hemos logrado reunir en torno al proyecto una amplia base social de seguimiento y apoyo, que incluso trasciende fronteras. Lo cual nos da mucho ánimo para continuar, a la vez que una enorme responsabilidad.

#LaSalvemos; echemos la vista atrás

Parece que fue ayer cuando  en Fuenteodra durante la celebración de la festividad del Corpus que se celebra rotativamente cada año entre los 3 pueblos del Valle de Valdehumada: Fuenteodra, Rebolledo Traspeña y Villamartín de Villadiego, un 23 de junio de 2019, se tomó la determinación de organizarse y hacer lo imposible para salvar de la ruina la iglesia parroquial de San Lorenzo Mártir.

El Corpus del 19 de mayo de 2019 tuvo que celebrarse en la calle

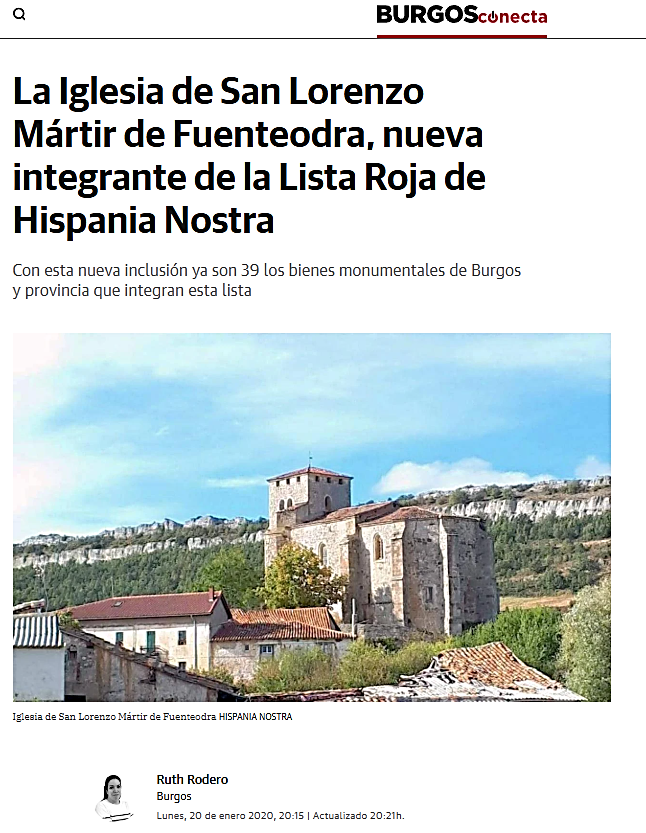

Poco después, el 20 de enero de 2020 se inició una fructífera relación de colaboración con Hispania Nostra, incluyendo a la Iglesia de San Lorenzo Mártir de Fuenteodra en la Lista Roja del Patrimonio.

El 29 de febrero de 2020 se convocó una asamblea popular para que los reconocidos arquitectos de AD+ Proyectos tomasen buena nota del sentir popular para la redacción, de forma previa a cualquier tipo de proyecto concreto de actuación, del Documento Estratégico que a la postre ha servido y sirve de faro a todo el proceso. Sin duda, buena parte de los éxitos alcanzados hasta la fecha se apoyan en el esfuerzo depositado en esta planificación previa, que también ha resultado muy valorada por Dirección General de Patrimonio Cultural de la Junta de Castilla y León a la hora de puntura nuestra propuesta de subvención el Proyecto de gestión de la iglesia de San Lorenzo Mártir en Fuenteodra (Burgos). “La Dama de Las Loras”, del abandono a referente cultural al que, como venimos exponiendo, buscamos financiación con esta 3ª campaña de micromecenazgo #LaSalvemos 3.0: Y al fin, la torre ¡¡¡Al cielo con ella!!!,

Los meses más duros de la pandemia del año 2020 sirvieron para repensar el proyecto y marcar la estrategia a seguir hasta coger el impulso definitivo para dar forma a la campaña de micromecenazgo con Hispania Nostra #LaSalvemos, lanzada el 28 de octubre de 2020.

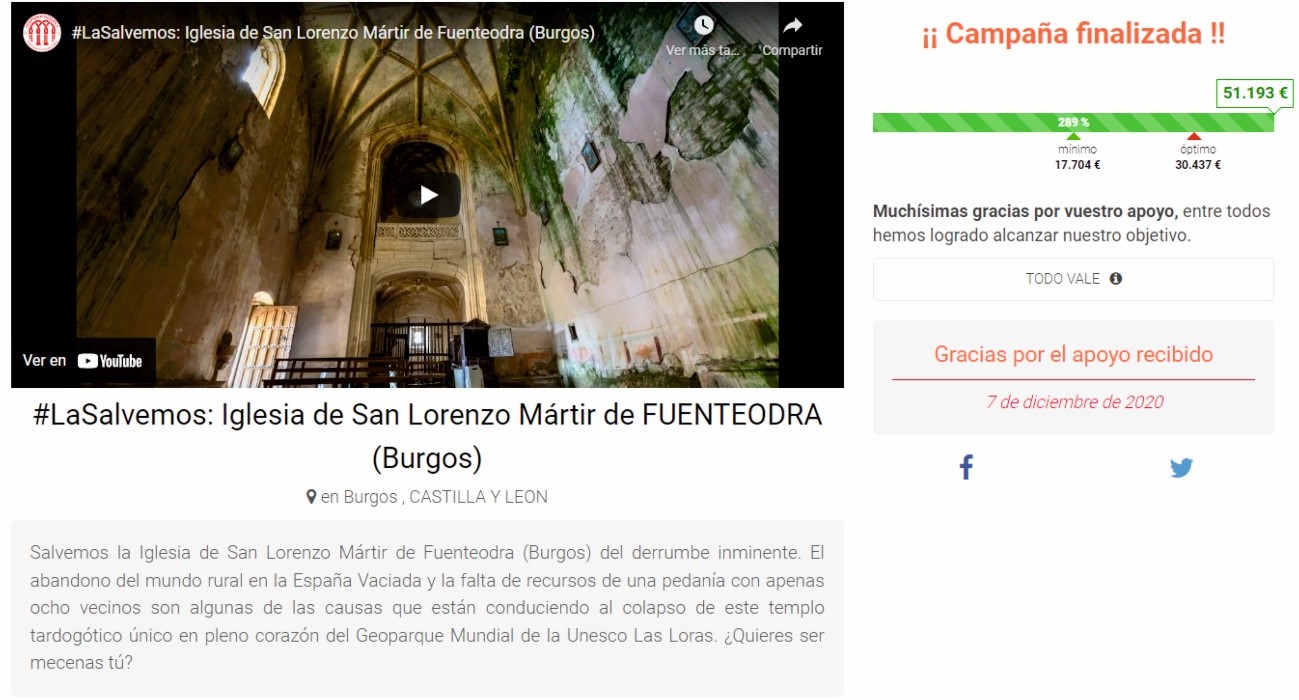

La campaña de micromecenazgo queríamos que se articulara bajo una doble vertiente. Por un lado, como objetivo mínimo financiar las obras de sustitución de la cubierta del campanario y con el objetivo óptimo restaurar las 4 campanas del campanario. Por el otro, lograr la visibilidad necesaria para que la #LaSalvemos "saliera" de Fuenteodra y consiguiera una amplia y fiel base social de apoyo.

Echando la vista atrás, resulta impresionante comprobar como uno a uno todos los objetivos se fueron cumpliendo superando con creces las expectativas más optimistas, hasta tal punto que finalmente se recaudaron 51.193 € por parte de 715 aportantes lo que supuso establecer un record en las campañas de micromecenazgo de Hispania Nostra tanto en aportación como en número de aportantes, record que a día de hoy aún sigue sin superarse.

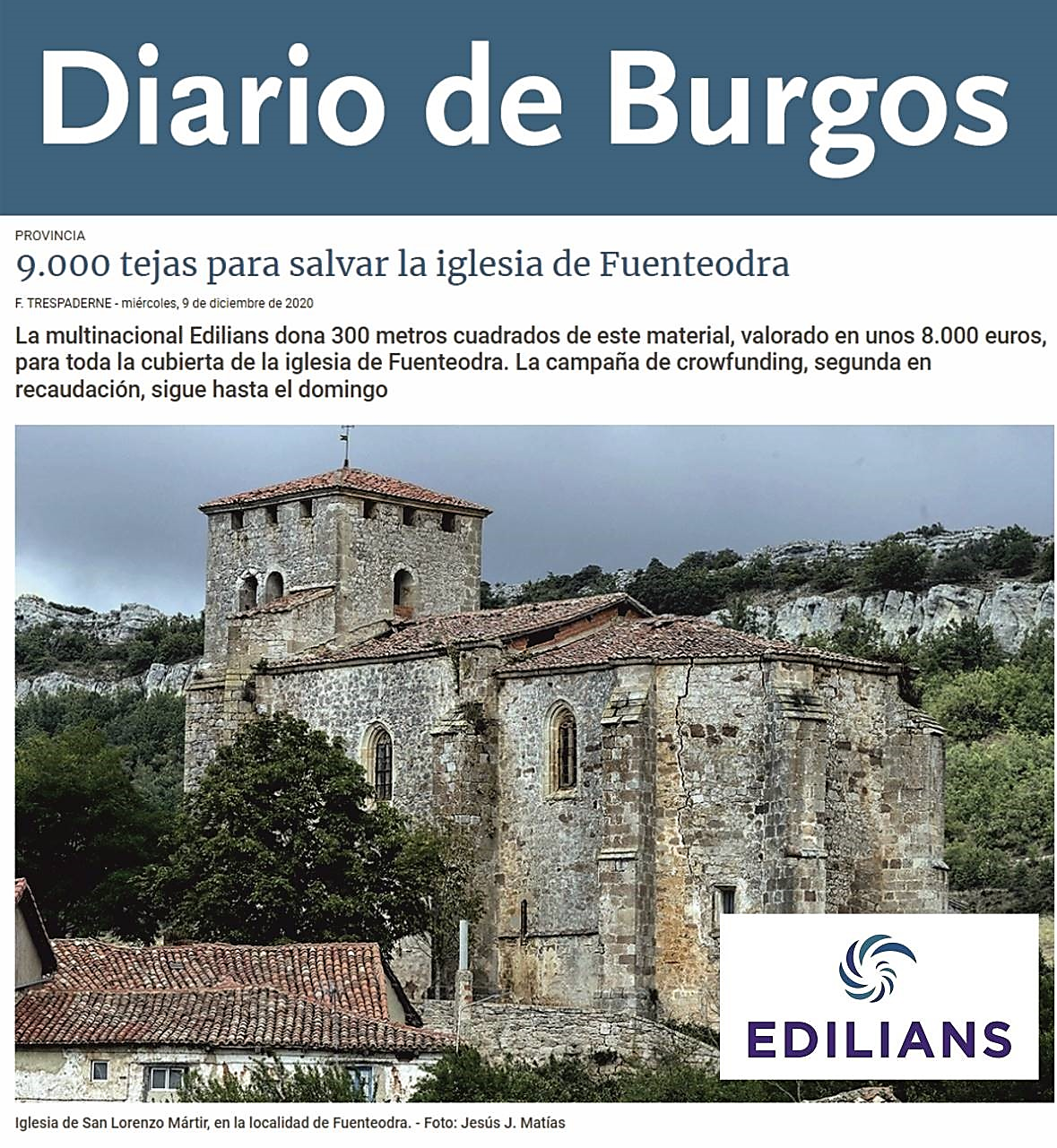

#LaSalvemos llegó a hacerse viral, es un hecho, llegando a todos los informativos de las principales televisiones en horarios prime time.

25 de Noviembre de 2020, La1 de TVE. Los siete burgaleses de Fuenteodra, a punto de salvar su iglesia

Como era de esperar, debido sobre todo a la gran repercusión mediática, comienzan los primeros contactos con las administraciones directamente implicadas en la conservación del patrimonio. Tal es así, que en mayo de 2021 concluye una concienzuda campaña geotécnica sobre la iglesia y sus exteriores ejecutada al 100% por la Dirección General de Patrimonio Cultural de la Junta de Castilla y León gracias a la mediación directa del Servicio Territorial de Cultura de Burgos.

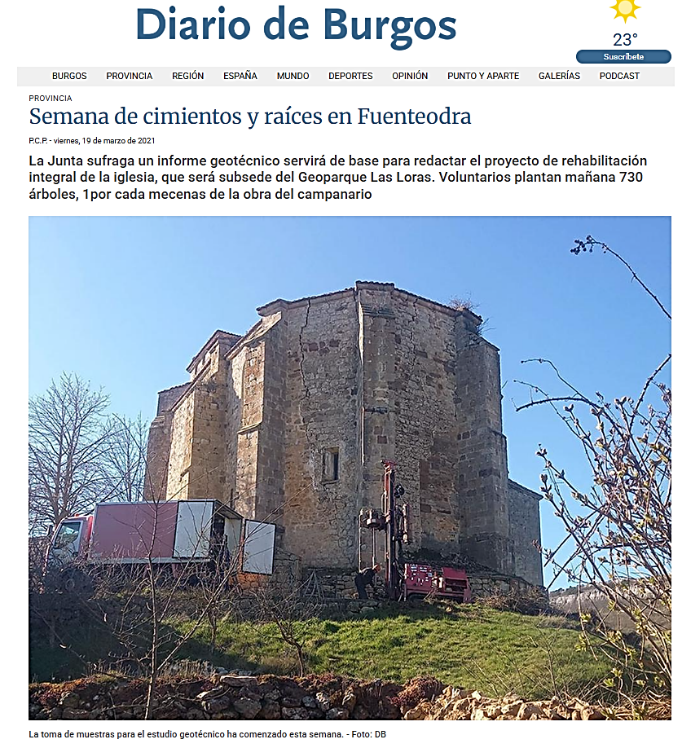

Mientras tanto ACManapites, con todos los permisos y autorizaciones recabados en tiempo y forma y tras un proceso de licitación, contratamos las obras de sustitución de la cubierta del campanario y restauración de campanas financiadas íntegramente con la campaña #LaSalvemos dando lugar a un fantástico trabajo ajustado en tiempo y forma, finalizando las obras a mediados de julio de 2021, quedando demostrado por parte de ACManapites la capacidad y solvencia necesaria para completar este tipo de actuaciones en un edificio público, lo cual normalmente forma parte exclusivamente del ámbito de acción de las administraciones, marcando la línea de actuación de las sucesivas obras que estaban por llegar y que la a postre han permitido salvar la iglesia.

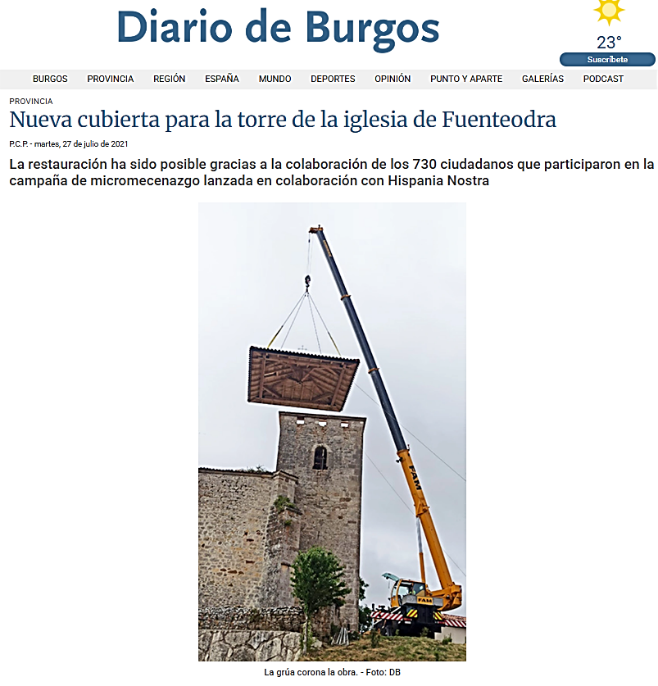

El 20 de julio de 2021, en conmemoración del VIII centenario de la Catedral de Burgos pudimos "estrenar" las campanas que acababan de ser recolocadas ya restauradas en sus troneras. Hubo gran expectación, y sin duda resultó un momento muy emotivo, sobre todo para los más mayores que de nuevo volvieron a oir el tañer de las campanas en su Fuenteodra.

Llegados a este punto, ya habíamos cumplido con la parte que nos habíamos propuesto inicialmente, pero la iglesia mantenía intacto el riesgo inminente de colapso y ruina. En este momento,  estábamos preparando la documentación para presentar a la subvención del "Convenio de las Goteras", que finalmente en octubre concederían por 128.571,43 €, y cuyas obras se desarrollarían al año siguiente, entre 2022 y 2023. Pero el invierno, con sus nevadas y vendavales, se echaba encima y nuestros arquitectos eran muy pesimistas dado el rápido avance de ciertas patologías de la iglesia. Fue entonces cuando de manera proactiva, apoyándonos nuevamente en el Documento Estratégico y en el Estudio Geotécnico, elaboramos una propuesta de urgencia para el recalce de la cimentación y el apeo interior de bóvedas y arcos, que permitieran "aguantar" el invierno a la Dama de Las Loras. Desde la Dirección General de Patrimonio Cultural de la Junta de Castilla y León  fueron conscientes de la urgencia de la intervención que supondría asegurar de hecho la iglesia hasta la ejecución de las obras del "Convenio de Las Goteras". Y en diciembre de 2021 nos concedieron a ACManapites una subvención de 92.200,00 € para el recalce y el apeo, que nuevamente fuimos capaces de movilizar en tiempo récord: proyecto, permisos, licitación... consiguiendo que la empresa adjudicataria de las obras, TRYCSA, una de más importantes y prestigiosas del ámbito de la restauración y conservación arquitectónica a escala nacional, comenzase antes del fin de año, quedando el apeo interior completado en enero de 2022 y finalmente el delicado recalce de la cimentación en abril de 2022.

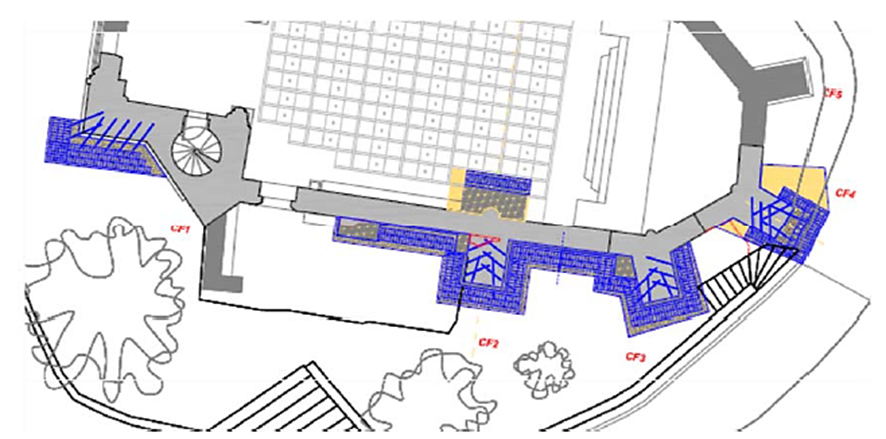

Plano de planta con las estructuras de recalce ejecutadas

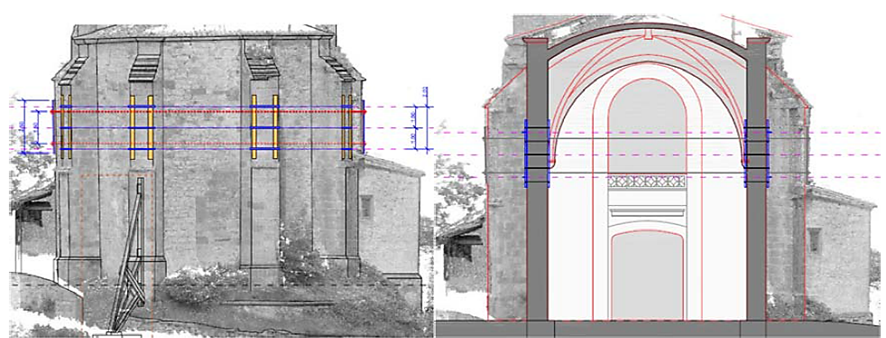

Croquis de obra con solución de atirantado y apeo exterior en contrafuerte

El 26 de abril de 2022 finalizan las obras de recalce de la cimentación, manteniéndose el apeo interior y el atirantado exterior a la espera del comienzo de las ansiadas obras del Convenio de las Goteras.

Pues bien llegamos al mes de julio de 2022, con iglesia de San Lorenzo “la Dama de Las Loras” preparada para someterse a las decisivas obras financiadas por el famoso Convenio de Las Goteras (de la Diputación de Burgos…) que conseguirían reponer su integridad estructural y sacarla de la Lista Roja a la Lista Verde de Hispania Nostra. Y para entonces, por fin: La Dama en Verde.

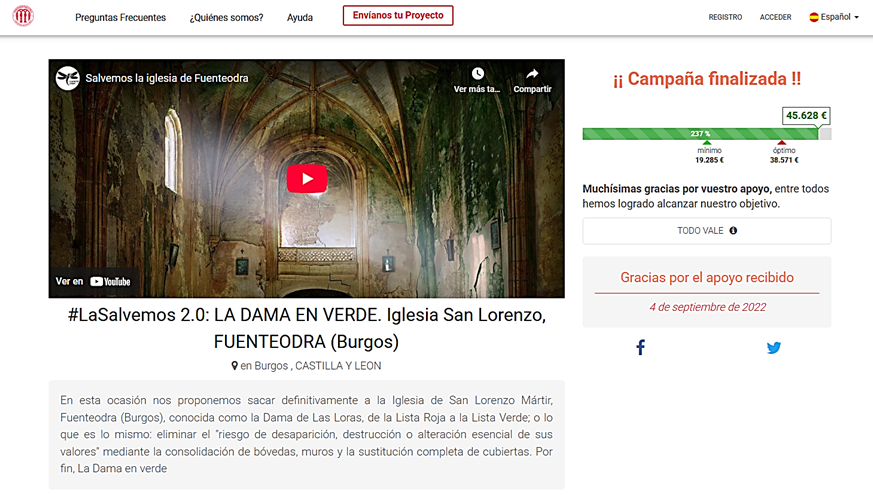

El 4 de julio de 2022, ACManapites lanza la segunda campaña de micromecenazgo, nuevamente en colaboración con Hispania Nostra para conseguir el 30% que la Junta Vecinal Fuenteodra, por carecer de recursos propios para afrontar la cifra de 38.571,43 euros establecida como el objetivo óptimo de la campaña. Nuevamente tuvimos un gran éxito recaudando 45.628 euros, manteniéndose todavía como la 3º campaña de micromecenazgo más exitosa lanzada por Hispania Nostra.

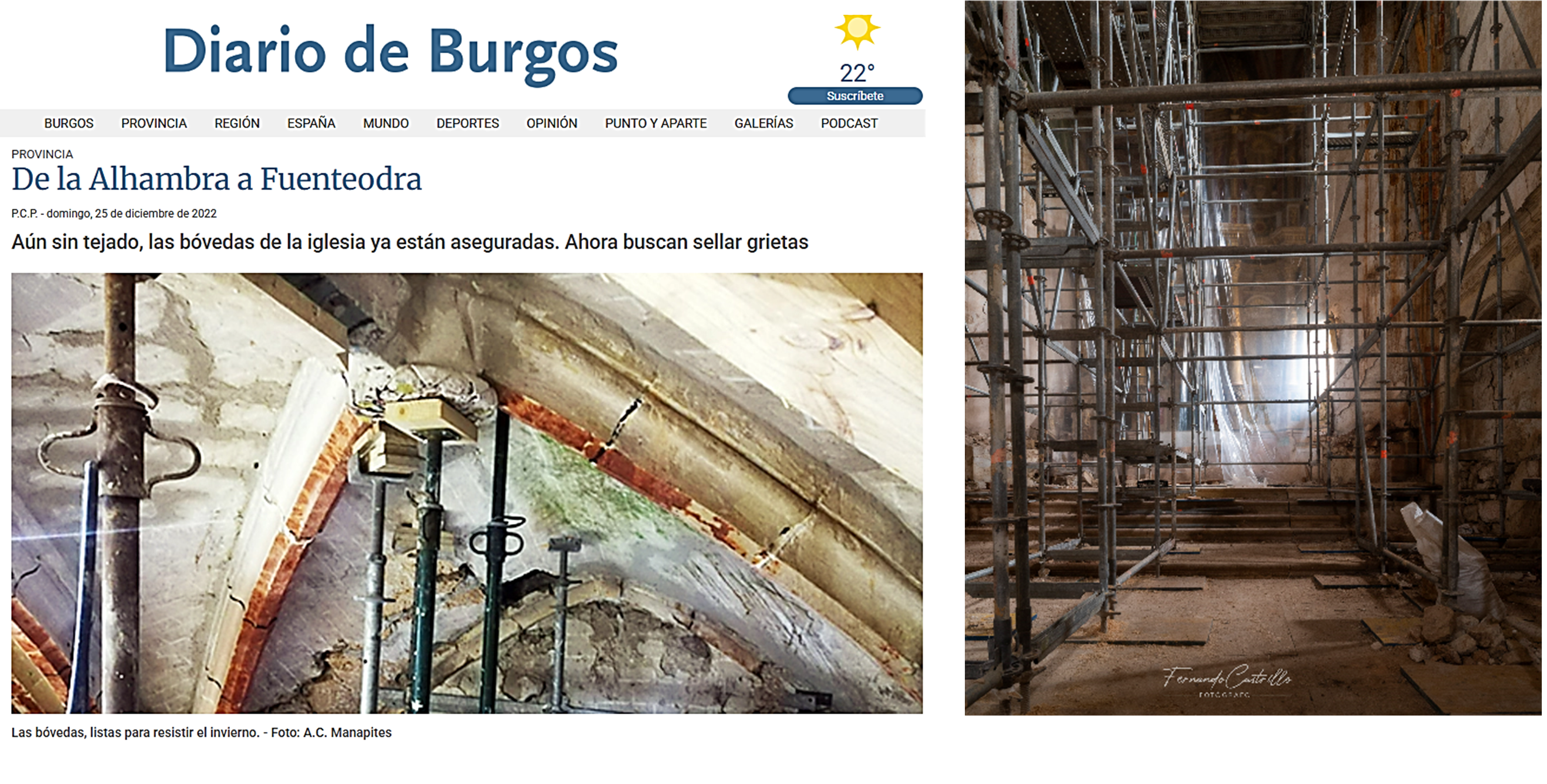

El 20 de abril de 2023 en plena ejecución de las obras incluidas en el Convenio de las Goteras, de forma absolutamente extraordinaria la Diputación de Burgos concede una subvención de 57.500 euros a la Junta Vecinal de Fuenteodra para completar las obras de estabilización estructural aprovechando los medios auxiliares instalados (andamios y grúa).

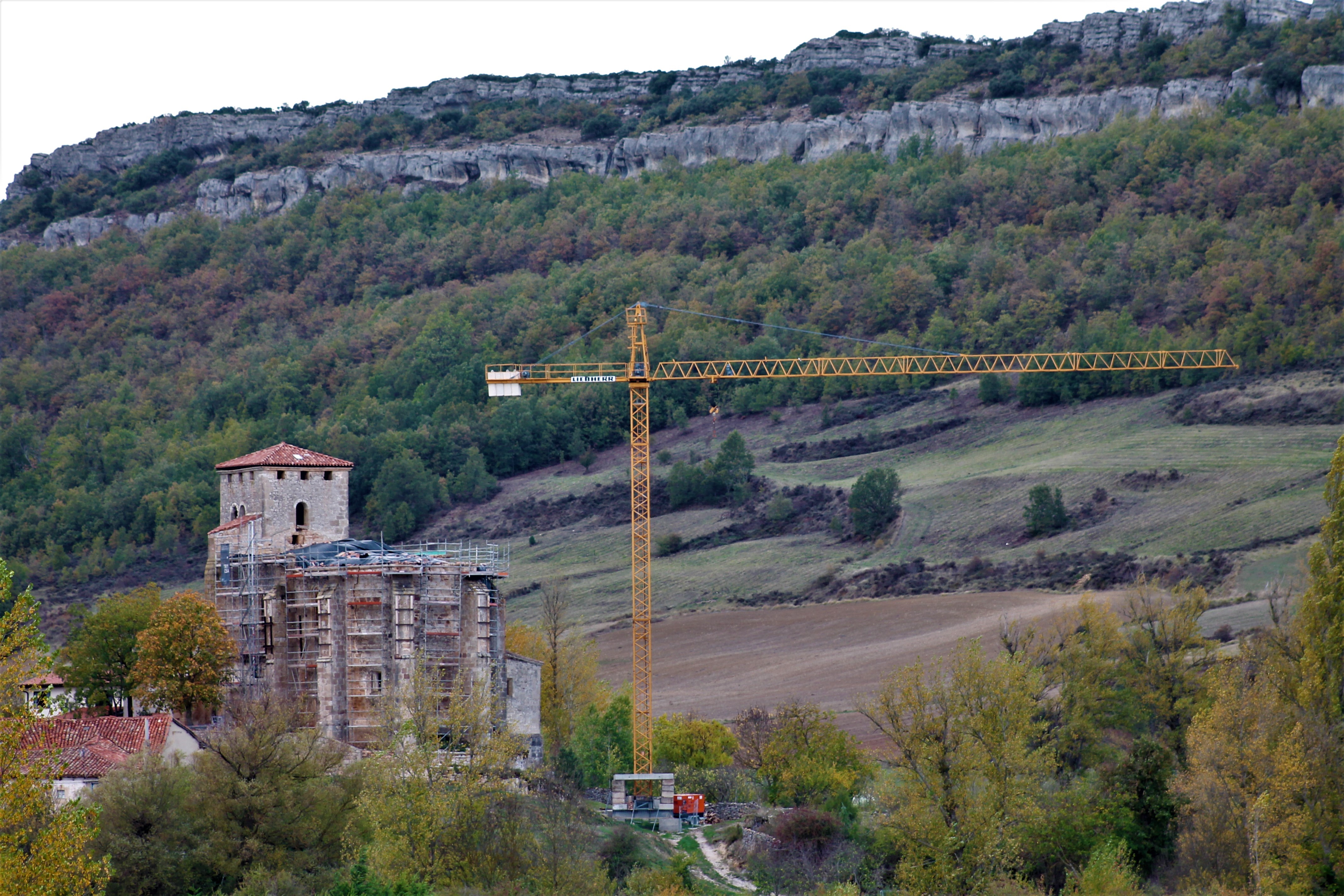

Despues de más de 500 años, los andamios volvieron a Fuenteodra

El 15 de junio de 2023 finalizan completamente las obras de estabilización estructural (Fases I y II) correspondientes al Convenio de las Goteras y el Convenio con la Diputación de Burgos. ¡¡¡Los andamios y las grúas son desmontados!!! ¡¡¡Las obras han terminado!!! ¡¡¡La iglesia de San Lorenzo Mártir de Fuenteodra está salvada!!!

Retirados los andamios, las magníficas bóvedas de San Lorenzo Mártir de Fuenteodra vuelven a deslumbrar

Pinturas murales aparecidas tras desmontar el retablo mayor completar el sellado de las profundas grietas murarias de cabecera

Retirados los andamios, y completadas las obras de estabilidad estructural de la nave central, el sábado 22 de julio de 2023 fue un acto de celebración para ACManapites y las gentes de Fuenteodra que disfrutaron de la actuación de Neonymus llenando la iglesia con más de 200 asistentes. Cumpliendo con la recompensa prometida en la campaña de micromecenazgo y significando, sin saberlo aún, el primer hito del proyecto cultural "La Dama de Las Loras".

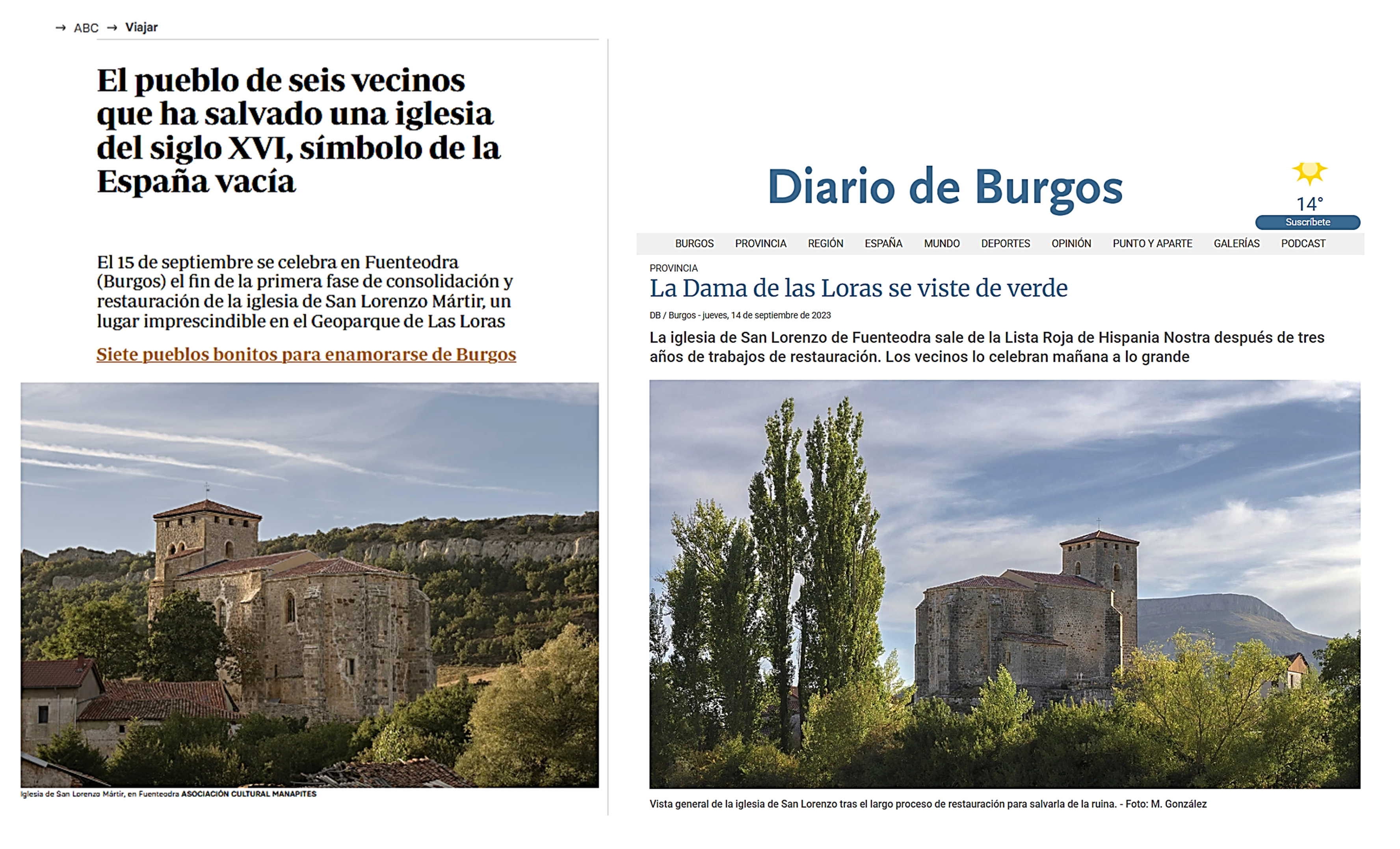

El 13 de septiembre de 2023, la iglesia de San Lorenzo Mártir de Fuenteodra sale de la Lista Roja y entra en la Lista Verde y el 15 de septiembre de 2023, se celebra, con vecinos y representantes de instituciones un multitudinario acto de entrega de placa de Lista Verde por parte de Hispania Nostra.

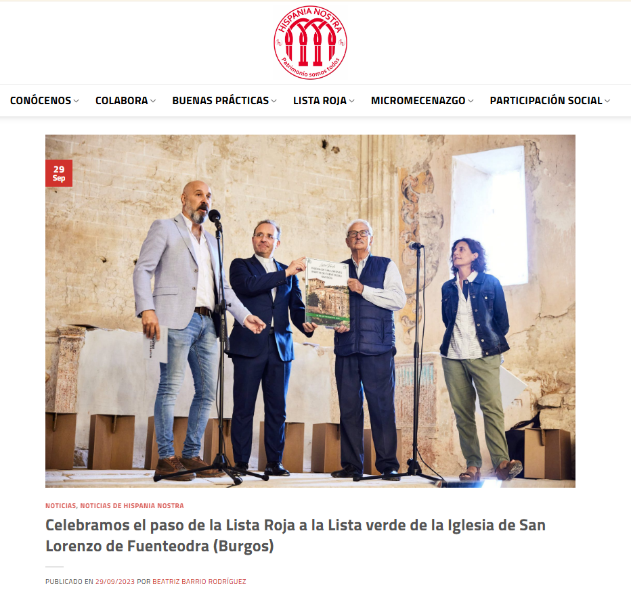

15 de septiembre de 2023, tras el acto de entrega de placa de Lista Verde por parte de Hispania Nostra se procede a la inauguración de Exposición Fotográfica a gran formato del Geoparque Mundial UNESCO Las Loras que ha permanecido abierta a los visitantes hasta la primavera de 2024. (Producción a cargo de AC Manapites con patrocinio de la factoría burgalesa Smurfit Kappa, empresa líder en papel y embalajes sostenibles, opera en 40 países con una plantilla de más de 100.000 empleados que trabajan en más de 500 plantas de conversión de embalajes y 62 fábricas de papel).

36 años después, el 22 de diciembre de 2023 el agua bendita se ha vuelto a derramar sobre la cabeza de una criatura en Fuenteodra, una localidad de 12 habitantes. Se llama Adrián, tiene 8 meses y es la primera persona que recibe el bautismo en San Lorenzo Mártir, la iglesia del pueblo, en casi cuatro décadas.

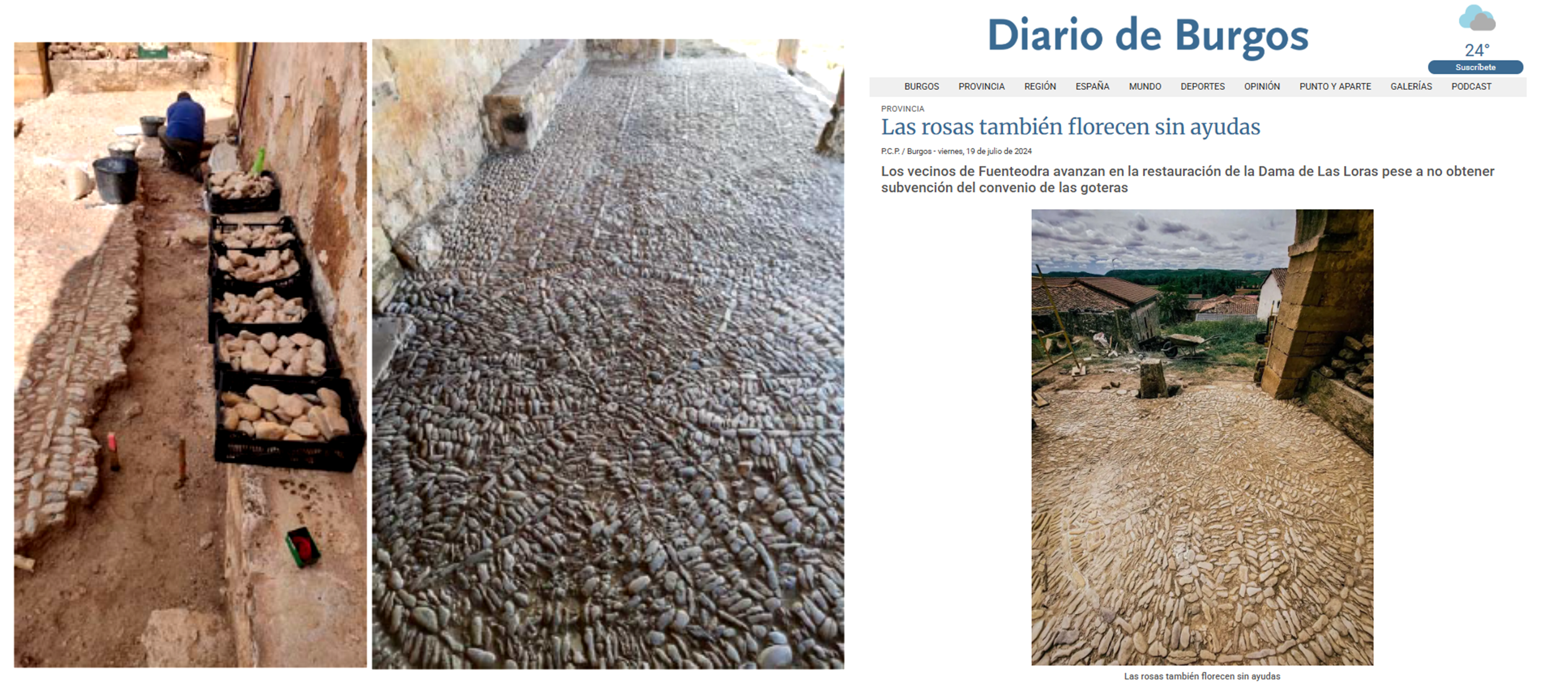

De forma paralela a la puesta en obra de estructura de madera del atrio, ACManapites con medios propios y voluntarios acomete la restauración del solado de canto rodado. Tras la limpieza inicial aparecen dibujos geométricos de gran belleza que se encontraban ocultos. El trabajo hoy se encuentra completamente finalizado.

Ya en 10 de agosto de 2024, festividad de San Lorenzo, se inaugura la exposición de pintura: “RASCACIELOS EN LAS LORAS” y presentación del libro “Como aquella canción de los años 80” por Ismael Ali de Unzaga, del GAP (Grupo de Artistas Plásticos de Burgos), dentro de la primera edición del I GEOFEST de artes escénicas, un festival por y para el mundo rural, promovido por ACManapites con eventos en iglesias de varias localidades del Geoparque Mundial UNESCO Las Loras, con un gran éxito de crítica y público.

Ese mismo 10 de agosto todos los asistentes pudieron comprobar con sus propios ojos el ya famoso milagro de la luz...

El milagro de la luz

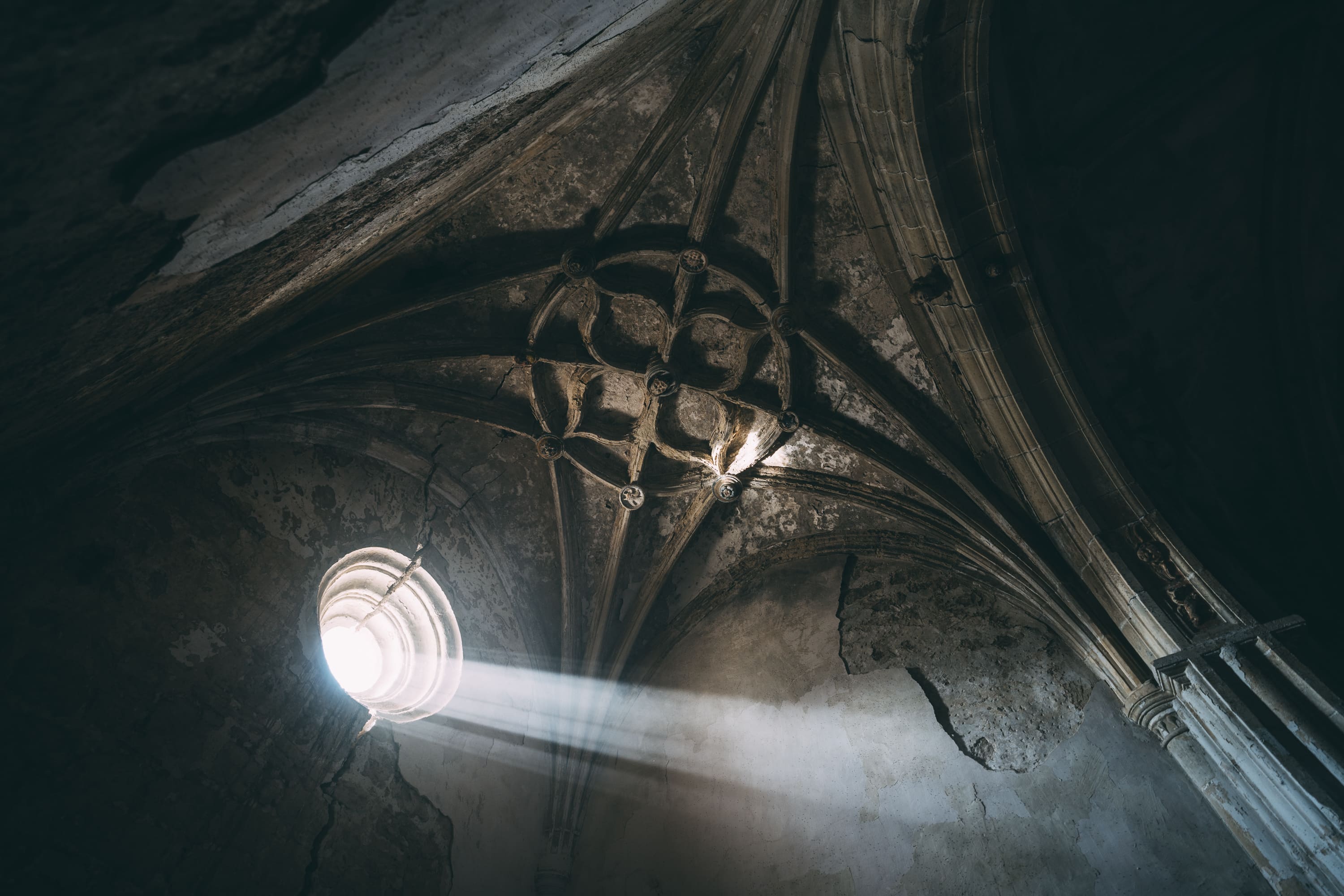

#LaSalvemos ha permitido descubrir lo que los vecinos han dado en llamar "el milagro de la luz de Fuenteodra" cuando se liberó el óculo de la torre, que llevaba años tapado, lo que impedía el paso de la luz al interior.

"Comenzamos a hacer un seguimiento de la luz que entraba por el óculo, en los solsticios y los equinoccios, lo típico, sin acertar a llegar a ninguna conclusión", pero tuvo que ser durante el concierto de Neonymus del 22 de julio de 2023 cuando público y vecinos pudieron adivinar lo que el 10 de agosto, día de San Lorenzo, confirmaron.

"A las 20:12 horas el sol atravesó el interior de la iglesia e incidió en el centro del presbiterio, justo la posición que ocupaba la imagen de San Lorenzo, a cuya advocación se levantó el templo, en el retablo mayor, exactamente encima del lugar ocupado por el sagrario".

De este modo, la iglesia de Fuenteodra forma parte ya del prestigioso "club" de los milagros de la luz de Burgos, en el que se incluyen nada más y nada menos que San Juan de Ortega, la Cartuja de Miraflores y las capillas de Santa Ana y los Condestables de la Catedral.

Necesidades del proyecto

Nos ponemos técnicos: hablemos de planificación

Lamentablemente en la mayor parte de las ocasiones, la planificación previa no es nada común en este tipo de iniciativas, y más teniendo en cuenta una promoción de base social. Ni que decir tiene que resulta absolutamente necesaria, y a los hechos nos remitimos. De hecho, esta planificación ha resultado decisiva en la valoración del Proyecto de gestión de la iglesia de San Lorenzo Mártir en Fuenteodra (Burgos). “La Dama de Las Loras”, del abandono a referente cultural, por parte de la Dirección General de Patrimonio Cultural de la Junta de Castilla y León para la consecución de la subvención que en estos momentos venimos ejecutando, de la emana necesariamente esta nueva campaña de micromecenazgo #LaSalvemos 3.0: Y al fin, la torre ¡¡¡Al cielo con ella!!!.

ACManapites desde el principio apostamos por jugar desde la propia sociedad civil un papel dinamizador ante la opinión pública y las instituciones, trabajando en la planificación y consecución de los recursos públicos y privados necesarios en cada momento para su materialización. Está apuesta, a la vista de los acontecimientos, ha resultado acertada, y en un tiempo muy reducido para este tipo de proyectos, hemos conseguido nuestro primer y gran objetivo: salvar la iglesia de San Lorenzo Mártir de Fuenteodra de la ruina inminente a la que se veía absolutamente abocada, comenzando de forma decidida con los primeros pasos del proyecto cultural.

Iglesia de San Lorenzo Mártir de Fuenteodra antes de todo, en 2019

La redacción del “Documento Estratégico” por los arquitectos de AD+ Proyectos, una suerte de plan director, ajustado y realista a nuestra realidad particular, definió una metodología de actuación y una programación lógica de las intervenciones necesarias con el fin de coordinar la actuación de diversos agentes, públicos y privados, de cara a la recuperación de este bien cultural complejo, proponiendo a corto, medio y largo plazo los siguientes objetivos básicos:

1. Evitar el colapso del edificio mediante su consolidación estructural.
2. Recuperación material mediante la realización de obras de restauración.
3. Recuperación funcional del inmueble e inserción en la comunidad.

Las intervenciones descritas en párrafos anteriores se enmarcan en el afán por alcanzar y completar el primero de los tres objetivos: la consolidación estructural. Los otros dos objetivos trazados, la recuperación arquitectónica general (sin duda menos acuciante) mediante la realización de obras de restauración y la recuperación funcional del inmueble vinculándolo a usos comunitarios, a fin de recuperar su carácter de espacio de reunión para la comunidad que por su uso religioso siempre tuvo comienzan a definirse y tomar el relevo en las prioridades.

Seguimos un poco técnicos, ahora toca presentarte el proyecto de la torre, al fin

Necesidades de intervención

Solucionadas ya las principales patologías estructurales del templo, falta finalmente por abordar la consolidación estructural de la torre.

Resultó llamativa la existencia de una grieta, de largo desarrollo en sentido este oeste, que parecía seccionar la iglesia en dos partes. Dicha grieta se distinguía, atravesando la nave, en el pavimento interior del edificio (constituido por trama de losas sobre encintado formando lápidas de enterramiento), afectando en toda su altura al muro que cierra la cabecera poligonal por el este, y también en toda su altura al muro occidental de la torre-pórtico. Grietas pasantes en ambos casos, que parecen haber evolucionado con alarmante rapidez en los últimos 10 años. La puerta de la torre, en el oeste, presenta un asiento diferencial centimétrico. Volvemos a citar que la problemática relacionada con la cimentación ya se ha abordado en las obras de recalce, que ha comprendido la esquina suroccidental de la torre.

Estructura torre

El sistema estructural de la torre, al igual que el del resto del edificio, está constituido por muros de fábrica de piedra de sillería (con algunas zonas de mampuestos). Es de planta aproximadamente cuadrada con muros de gran espesor (aproximadamente 1,50 m en la base) con una proporción airosa pero no excesivamente esbelta que resultaría, en principio una estructura estable y capaz de resolver cómodamente los empujes generados por las dos pequeñas bóvedas nervadas de excelente calidad en su interior: la que soporta el coro y la que sirve de apoyo al “patio de campanas”.

Se trata de una torre-pórtico situada a los pies del templo, que acoge la portada monumental original del templo, al oeste, ocaso, cuyo vano de acceso se encuentra hoy día cuajado con un muro de sillería. La cara este se abre a la nave mediante un magnífico arco de triunfo, que proporciona una elegante relación espacial entre la nave del templo y los dos niveles abovedados: el sotacoro, por el que se accedía a través de la puerta oeste, que hoy día aloja el baptisterio, y el coro, al que se acede por un husillo adosado a la cara sur. Los muros sur y norte son, en cambio, prácticamente ciegos.

Se observan en la torre (al igual que sucedía en el resto del edificio) patologías estructurales que se concretan en la existencia de una gran grieta que afecta en toda su altura al muro occidental de la torre-pórtico.

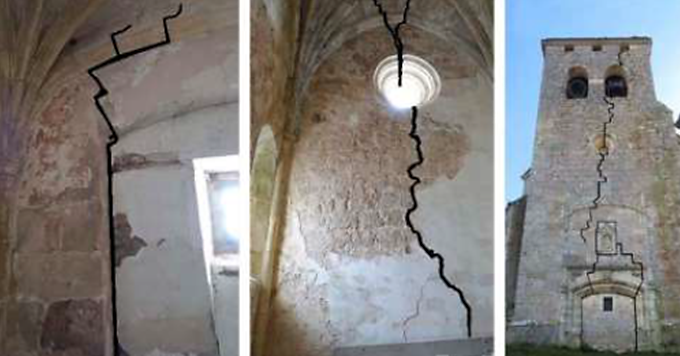

Recorrido exterior e interior de la grieta en la torre, resultando dos "semi torres"

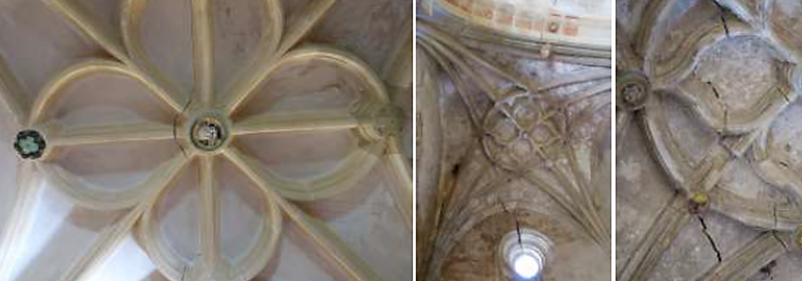

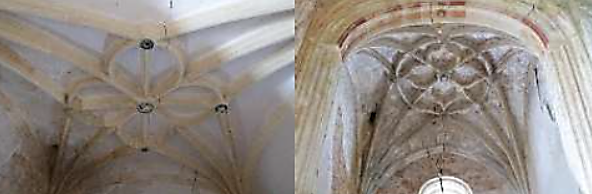

Bóvedas interiores de la torre

Al interior de la torre esta fractura en dos semi torres ha afectado también a las dos bóvedas que dividen su altura en tres tramos (sotacoro, coro y patio de campanas), de suerte que se registran en ellas grietas en sus nervaduras y plementerías consistentes con la separación registrada entre las mitades norte y sur que las confinan y estriban. Esta separación provoca a su vez alteración de las condiciones de apoyo de arcos y bóvedas con las consiguientes deformaciones (reacomodos), apertura de juntas (rótulas) en la proximidad de las claves; roturas de compresión de algunas piezas en los riñones de los arcos.

Bóvedas coro y sotacoro

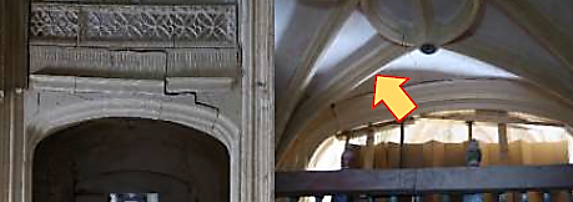

Arco carpanel que soporta la tribuna del coro

Particularmente afectado ha quedado también el arco que carpanel que soporta la tribuna del coro y que se encuentra actualmente apeado para evitar su ruina (que afectaría además a la bóveda que soporta el coro).

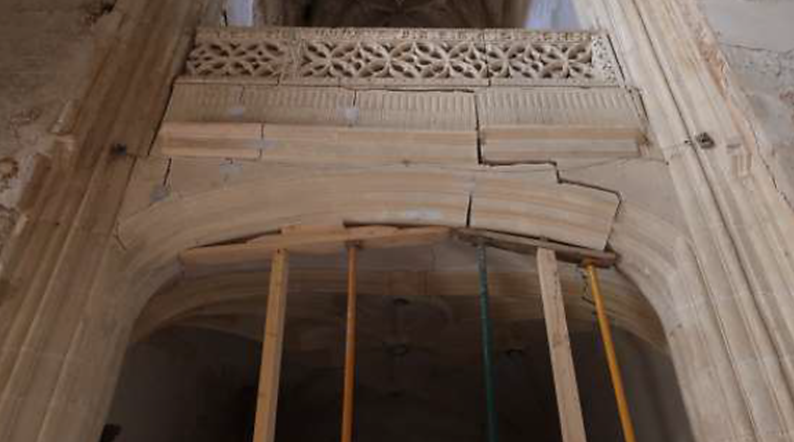

Estado del arco carpanel desde la nave hacia el sotacoro

Puerta y óculo de la fachada occidental de la torre

Se trata del acceso principal al templo, dentro de la tipología llamada de torre-pórtico (la puerta situada en la fachada sur, que da acceso directo a la nave desde el atrio es de menores dimensiones y menor carga decorativa y monumental). En algún momento esta portada fue clausurada, permitiendo la ubicación del baptisterio en el sotacoro y desplazando el acceso al templo únicamente a la puerta del atrio sur.

Este vano es soportado por un arco rebajado de gran canto y adecuadamente estribado. Sin embargo, la separación de la torre en dos ha producido un desplazamiento horizontal entre los apoyos con el consiguiente descenso de las dovelas dentro del área del arco de descarga formado en el muro.

Desde el proyecto se plantea la recuperación de este acceso, por razones arquitectónicas y funcionales a las que más adelante se alude, lo que requiere la consolidación de este arco.

También se observa afectado por la grieta vertical de la torre el óculo intermedio que ilumina el coro, responsable del "milagro de la luz".

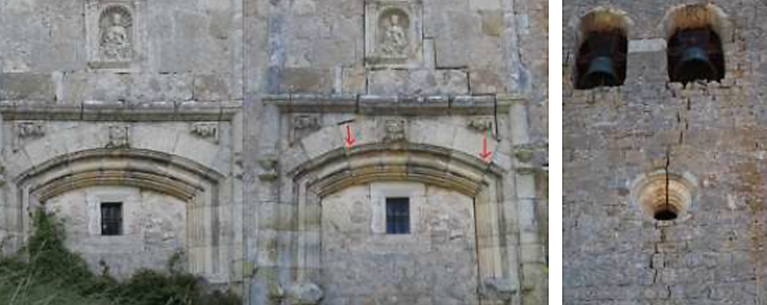

Puerta occidental en la torre pórtico (evolución últimos 15 años). Óculo en la torre

Descripción del proyecto: objetivos y justificación

Como se ha mencionado ya la intervención que se pretende acometer atiende al requisito básico de seguridad estructural de las fábricas y bóvedas de la torre-pórtico, completando así el objetivo trazado en su día a través del “Documento Estratégico” de evitar el colapso del edificio mediante su consolidación estructural, de la que ya se encuentran ejecutadas obras de recalce de cimentación y consolidadas la nave principal y la cabecera. Esta actuación supondría, respecto del objetivo de consolidación del edificio, la última fase.

Desde el punto de vista arquitectónico se persigue también, en el marco de la intervención en la torre, la reapertura del acceso occidental, recuperando la tipología original de acceso a través de la torre-pórtico. Ello requiere la reubicación de la pila bautismal (hoy desaparecida) a los pies de la nave principal, frente al acceso desde el atrio, posición que presumiblemente ya ocupó en el pasado. La reapertura del acceso oeste permite a su vez recuperar la conexión natural con la trama urbana a través de su portada monumental.

La restauración estructural de las bóvedas y sus pavimentos permite recuperar la funcionalidad de los espacios de la torre lo que resulta imprescindible para su futuro uso como escuela de campaneros (en el caso del patio de campanas) o tribuna de canto coral.

Finalmente hay que comentar que esta reapertura permite al edificio contar con dos salidas, aspecto importante dado su carácter de edificio de pública concurrencia y su vocación de uso también cultural, lo que incluye celebración de eventos con aforos considerables (conciertos, exposiciones, celebraciones litúrgicas…).

Descripción del proyecto y soluciones adoptadas

0. Trabajos previos.

d) Apeo de arco carpanel en la tribuna del coro y desmonte cuidadoso de antepecho de piedra calada para posterior recolocación.

e) Retirada de enseres existentes en sotacoro

f) Desescombro manual bóvedas:

- La bóveda del coro presenta en la actualidad un pavimento de tarima de madera sobre rastreles y viguetas apoyado sobre la bóveda, que se proyecta sustituir por su estado de deterioro irreversible. Se contempla la retirada de todos los materiales sobre la bóveda para posibilitar el acceso a su trasdós y poder realizar las tareas de consolidación de esta.

- También la bóveda del patio campanas se encuentra cubierta por rellenos terrizos que se pretenden descargar por completo y sustituir por nuevo pavimento, posibilitando entretanto el acceso y limpieza de su trasdós.

1. Atirantado de muros en torre.

La introducción de un sistema de atirantado interior entre los muros sur y norte de la torre, así como el sellado de grietas y relleno de las fábricas con inyecciones de morteros requerirá el siguiente orden de tareas:

g) Preparación de las posiciones de anclaje de tirantes: retirada y reposición de mampuestos en la hoja exterior (practicando mechinal) previo replanteo de las zonas de trabajo, perforación mecánica rotación en muro piedra y cajeado de rozas interior y por último colocación de piezas de reparto a fábrica

h) Colocación y anclaje barras gewi-500

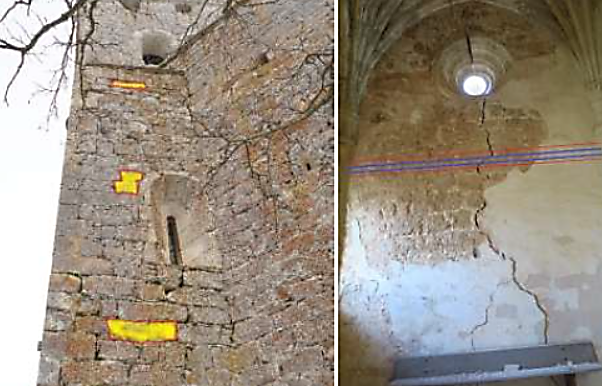

Posición aproximada de las posiciones de anclaje para atirantado en muro sur de la torre y paso por el interior

2. Reapertura portada torre.

i) Demolición de la fábrica que cierra el arco en la actualidad, así como el sellado, acuñado y relleno de grietas, y desajustes en los elementos de sillería operaciones de sellado de grietas y rejuntado de fábricas exteriores de la torre, con eventuales cosidos de piezas fracturadas).

j) Instalación de marco rígido que resuelva el vano en la fábrica una vez retirada la fábrica de cierre.

k) Dotación de carpintería de cierre a realizar en madera maciza de iroko, de 2 hojas practicables.

l) Recuperación de rasante exterior de acceso.

3. Actuaciones consolidación en fábrica exterior e interior.

Una vez realizado el atirantado de los muros norte y sur de la torre se procederá a la recuperación de la continuidad material de las fábricas de la torre mediante el sellado de grietas, rejuntado general y relleno de las fábricas con inyecciones de morteros. Ello comprende:

m) Limpieza de grietas y descarnado de juntas de la fábrica.

n) Sellados para colmatar grietas estructurales y rejuntados necesarios para consolidar zonas sueltas o que se precisen para hacer viables las inyecciones de mortero. (No se trata en principio de un rejuntado generalizado de fábricas para recuperar un aspecto “acabado”, si bien tiene que producirse una adecuada integración en el conjunto del edificio de manera que entre las zonas tratadas y no tratadas no se generen desequilibrios acusados (cromáticos y/o de textura).

o) Inyecciones mortero de cal para relleno de grietas y oquedades al interior de las fábricas. Las grietas verticales pasantes en muros se limpiarán mediante la aplicación de raspado, soplado y agua a baja presión a la propia grieta y la red interior de juntas situadas en una banda centrada en la grieta de aproximadamente 1 metro de anchura. Se sellarán mediante aplicación manual de mortero de cal y posteriormente se rellenarán mediante inyección de lechada de cal hidráulica con carga de árido impalpable y una pequeña adición de resina acrílica en emulsión que favorece la adherencia.

p) Saneamiento, reparación y albardilla de protección en los alféizares de los huecos de campanas. Se trata de muros de mampostería de espesor aproximado 75 cm, en situación de intemperie. Comprende:

- Retirada de depósitos de tierras, morteros disgregados y fragmentos sin cohesión, como consecuencia de la meteorización del muro expuesto.

- ajuste, acuñado y nivelación de piezas desplazadas, con reposición puntual.

- Saneado de fábrica en coronación mediante ajuste y recibido con mortero de cal de piezas y mampuestos sueltos o con pérdida de morteros de fábrica, relleno de oquedades con ripios y mortero hasta sellado superior de la coronación del muro.

- Protección superior mediante albardilla de hormigón de cal NHL-5 de 6 cm de espesor medio, aplicado en dos capas: zarpeado basto sobre la coronación del muro, previamente saneada y humedecida, colocación de malla de armado de fibra de vidrio y capa de acabado con forma alomada para evitar retención de aguas.

4. Consolidación de bóvedas y arco de coro y campanario.

q) Consolidación arco que cierra la tribuna del coro hacia la nave mediante: apeo, desmonte y recuperación antepecho calado, desmonte zócalo acanalado, desmonte cornisa, rectificado y acuñado arco. Una vez retiradas el antepecho, zócalo y cornisa, resulta viable rectificar el dovelaje del arco carpanel, mediante elevación y acuñado de las piezas sin desmonte de las mismas… Y por último: recolocación cornisa, zócalo y antepecho.

r) Reparación bóvedas y tracerías por intradós (limpieza superficial mediante cepillo, descarnado, acuñado y rejuntado de nervios y plementerías por intradós).

s) Limpieza de trasdós, relleno de grietas y fisuras, reparación: consolidación y recuperación de la capacidad resistente inicial del elemento sobre el que se interviene, mediante los procedimientos siguientes:

- Limpieza general del trasdós de la bóveda, a fondo en juntas, grietas y fisuras mediante barrido, aspiración de polvo.

- Inspección y marcado de actuaciones por la Dirección Facultativa.

- Picado de zonas sueltas, rascado de juntas, soplado y retirada de restos sueltos.

- Sellado de grietas pasantes por el intradós de la bóveda con mortero de cal hidráulica NH 3,5.

- Humectación y relleno de oquedades, grietas y fisuras con lechada de cal hidráulica con carga de árido impalpable y una pequeña adición de resina acrílica en emulsión que favorece la adherencia.

- Encamisado del trasdós mediante capa de 15 mm de mortero de cal hidráulica natural NHL 5 y arena lavada, armada con malla de fibra de vidrio resistente a los álcalis. (Luz malla: 25x25 mm) Conectores transversales al trasdós la bóveda dispuestos en las juntas entre dovelas a base de varillas de fibra de vidrio o acero inoxidable de 4 mm, cada 20 cm aprox, colocadas en el interior de perforaciones de 8 mm de diámetro rellenas con mortero epoxídico.

t) Nuevo pavimento en coro: la reparación de la bóveda del coro, una vez consolidada por su trasdós, se completará con la colocación de nuevo pavimento formado por tablones de madera de 7x20 cm de escuadría, separados 15 mm entre sí, apoyados sobre tres vigas de madera apoyadas sobre el perímetro murario.

u) Nuevo pavimento en el patio de campanas, una vez consolidada la bóveda por su trasdós. Se procederá en este caso a la formación de pendiente mediante rellenos de arlita sobre los que se dispondrá solera de hormigón cepillado con pendientes de desagüe hacia la gárgola existente en la cara norte de la torre.

Todas estas “Obras de consolidación de la torre de la iglesia de San Lorenzo en Fuenteodra (Burgos)” que te hemos venido desgranando con detalle anteriormente suponen un presupuesto adjudicado por 132.148,59 €, importe del cual a la Asociación Cultural Manapites nos toca conseguir el 35,06% de esa cantidad que no cubre la subvención obtenida de la Dirección General de Patrimonio Cultural de la Junta de Castilla y León, es decir, 46.331,29 € que fijamos como objetivo óptimo de #LaSalvemos 3.0: Y al fin, la torre ¡¡¡Al cielo con ella!!!.
Hacemos este esfuerzo de transparencia para mostrarte sin ambages la realidad de un proyecto y una intervención tan compleja, que sin duda, gracias a tu apoyo, nos permitirá completar la consolidación estructural de la iglesia de San Lorenzo Mártir, por donde empezamos: la torre, al fin.
